Crankas te lang?

Ritsuke · Ritsuke 10 jun 2017 12:52

Ik heb iets heel eigenaardig voor. Hopelijk weet iemand hier raad want ik snap het niet zo goed.

Opstelling:
- Specialized Allez Sprint frame (Sagan editie) dus OSBB maar eigenlijk BB30/PF30
- FSA Powerbox BB386EVO

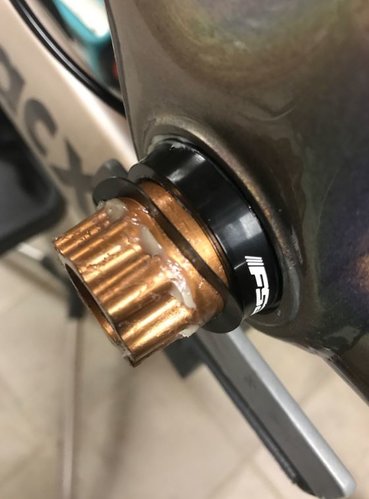

Volgens mijn opzoekwerk dien ik dus een BB386EVO naar BB30 tussenstuk te kopen wat ik ook gedaan heb. Echter als ik dan mijn crankas monteer is deze te lang. Normaal gezien mag enkel het stuk met "draad" zichtbaar zijn maar hier komt nog een heel eind extra erbij, ook met de tussenstukken er bij.

Iemand raad wat ik verkeerd doe?

Alvast bedankt!

plantagenet · plantagenet 10 jun 2017 13:13

Je zegt crank, maar je bedoelt crankas (trapas).
Heb je dit filmpje bekeken? https://youtu.be/XDueXrkjW3g

Ritsuke · Ritsuke 10 jun 2017 13:21

Ik heb het aangepast.

Filmpje heb ik bekeken en op exact dezelfde manier gemonteerd.

NicoNB · NicoNB 10 jun 2017 13:56

Is het een nieuwe crank?
Lijkt wel of je een BB30A in een BB30 frame stopt.
BB30 crankas is geschikt voor een bb van 68 mm breed
BB30A crankas is geschikt voor een bb van 73 mm breed
Breedte is buitenmaat van de lagers.

Ernie C. 10 jun 2017 14:18

Heb je wel aan beide kanten een spacer zitten?

Ritsuke · Ritsuke 10 jun 2017 14:35

Het is een nieuwe crank inderdaad met als beschrijving BB386EVO. Spacers aan beide kanten zitten er in.

fietser1972 · fietser1972 10 jun 2017 14:57

Osbb van specialized is 61 mm breed; een pf30 is 68 mm breed. Dat is waarschijnlijk de 7 mm die nu je trapas te breed lijkt. Je hebt extra spacers nodig om dat verschil te overbruggen.

Ernie C. 10 jun 2017 15:10

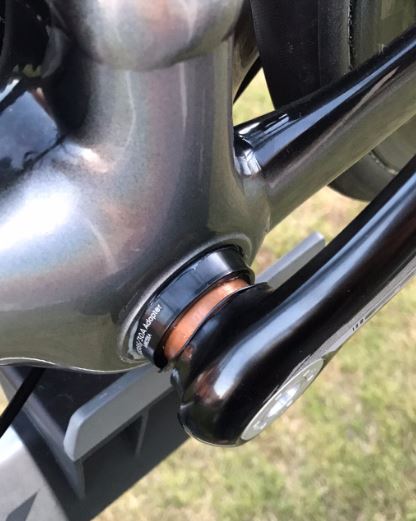

Ik zie volgens op de foto 30 A adapter staan. Is de spacer aan de andere kant dunner? Een BB30a bracket is namelijk aan één kant 5mm breder dan een BB30 bracket. In dat geval heb je de verkeerde spacerset.

Ritsuke · Ritsuke 10 jun 2017 15:24

fietser1972 schreef: ↑10 jun 2017 14:57 Osbb van specialized is 61 mm breed; een pf30 is 68 mm breed. Dat is waarschijnlijk de 7 mm die nu je trapas te breed lijkt. Je hebt extra spacers nodig om dat verschil te overbruggen.

Aha, dat zal het inderdaad zijn. Ik vond het niet meteen terug. Nu zo'n spacerset zoeken want die zijn precies onbestaande.

fietser1972 · fietser1972 10 jun 2017 20:10

Ik heb eerder dit jaar een setje spacers besteld bij kogel.cc in de usa.

https://www.kogel.cc/products/osbb-spac ... eter-x-3mm

Kostte me 3 dollar per setje en ze waren vergeten de verzendkosten in rekening te brengen.

Die ringen zet je tussen je bracket en het press-fit lager. Daarna is de breedte 68 mm en moet je trapas passen.

Afbeelding

Ritsuke · Ritsuke 11 jun 2017 13:52

Wat ik me wel nog afvraag, een Specialized Allez Sprint is een alu frame en die zou wel een bredere BB hebben? De smallere BB is voor de carbon frame. Zijn we dan zeker dat het probleem is?

(Bij mij rekenen ze wel verzendkosten aan

)

fietser1972 · fietser1972 11 jun 2017 16:41

Meten is weten. Je zou anders ook met crank spindle spacers kunnen werken:

http://wheelsmfg.com/crank-spindle-spacers.html
