Het grote geometrie vraagstuk.

Wil je een nieuwe racefiets kopen? Hulp nodig? Stel al je vragen hier!
Gebruikersavatar
patmaessen
Forum-lid
Berichten: 1797
Lid geworden op: 22 aug 2006 15:22

Gebruikersavatar patmaessen 22 okt 2019 13:56

Beste forumleden,

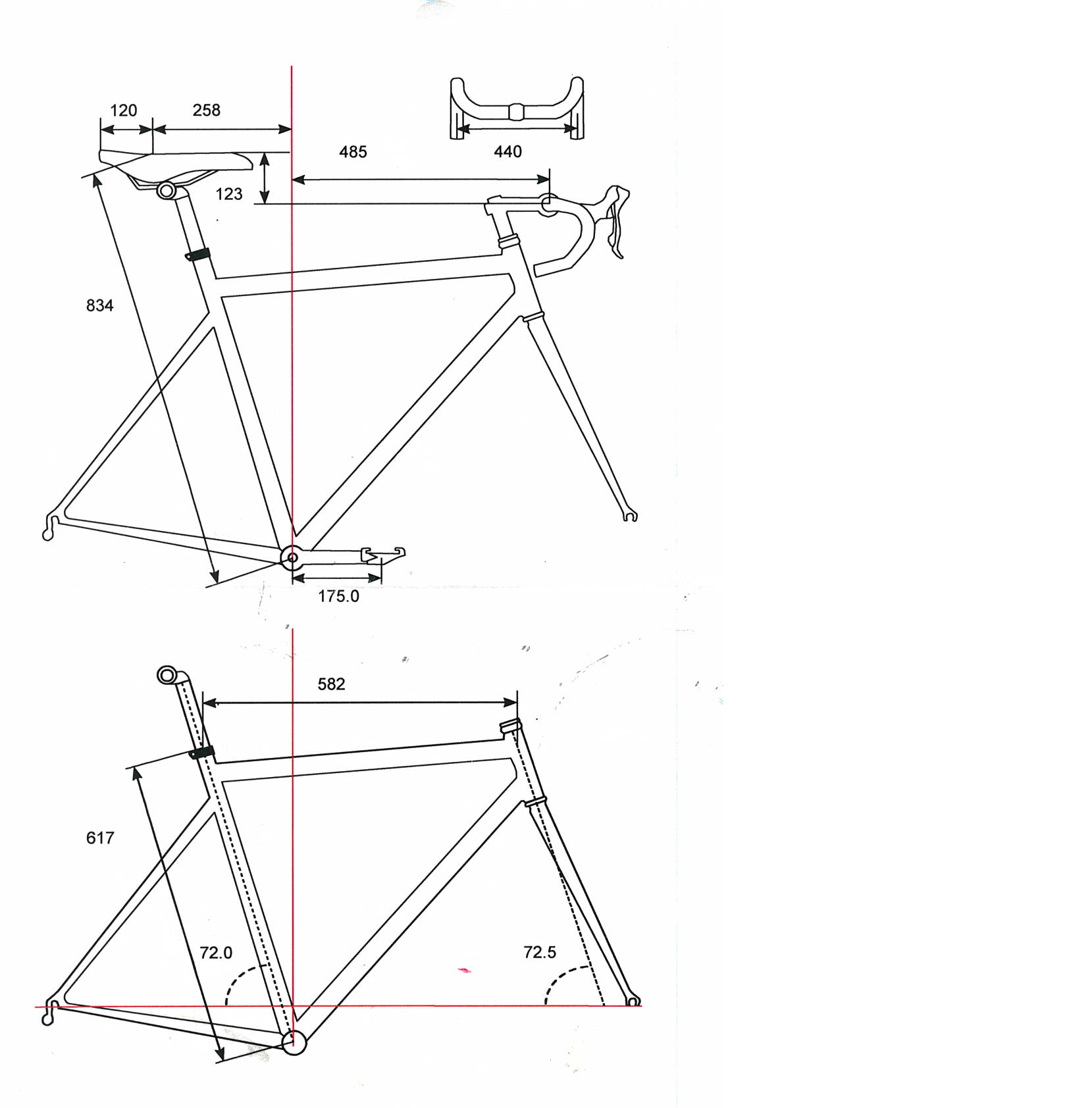

Na een fietsmeting te hebben gedaan is de grote twijfel toegeslagen. Blijkbaar heb ik dermate vreemde vormen dat ik geen enkele fiets vind waar ik mee uit de voeten kan. Ter info: 47 jaar, niet meer de snelste, lenigste of lichtste dus een endurance model heeft de voorkeur, prijs is niet zo belangrijk (max 4K). Ik weet dat het een beetje kort door de bocht is maar kan mij iemand op weg helpen zodat ik misschien een andere kijk op fiets geometrie krijg :shock:
Een canyon, rose, trek of cannondale heeft de voorkeur. Sta zeker open voor iets anders, echter als ik naar de geo van beschikbare fietsen kijkm vind ik niets dat 'matched'. Alle hulp is welkom zodat ik volgend jaar vol goede moed kan beginnen aan het nieuwe seizoen.
Bijlagen

Gebruikersavatar
Philippos
Forum-lid
Berichten: 424
Lid geworden op: 08 jun 2018 23:40
Locatie: Castricum

Gebruikersavatar Philippos 22 okt 2019 14:08

Waar zijn je stack en reach getallen? Dit is tegenwoordig toch de basis voor een goede vergelijking.
Afbeelding

Gebruikersavatar
patmaessen
Forum-lid
Berichten: 1797
Lid geworden op: 22 aug 2006 15:22

Gebruikersavatar patmaessen 22 okt 2019 14:09

Aanvulling op bovenstaand. Als ik bijvoorbeeld naar een Canyon endurace kijk en mijn lengte 1.90 erbij neem zit ik altijd op een XL terwijl de bovenbuis dan weer te lang is. Korte stuurpen is ook niet altijd een goede oplossing en van invloed op het stuurgedrag meen ik. De L versie is dan in mijn ogen weer te klein en kom ik met het balhoofd te laag uit.

Gebruikersavatar
bluebird
Forum-lid
Berichten: 505
Lid geworden op: 19 jul 2005 19:27

Gebruikersavatar bluebird 22 okt 2019 14:09

Heb je nu dan klachten? Als je pijnvrij fietst, dan houd je toch de huidige Geo aan. Zo niet, dan zou ik kijken wat er het dichtste bij beiden in de buurt komt.
same shit, different day 8-)

Gebruikersavatar
patmaessen
Forum-lid
Berichten: 1797
Lid geworden op: 22 aug 2006 15:22

Gebruikersavatar patmaessen 22 okt 2019 14:12

Ik heb geen huidige fiets als referentiekader en alleen de maten zoals bijgevoegd op de afbeelding. Dus ook geen stack en reach.

Gebruikersavatar
t2300
Forum-lid
Berichten: 766
Lid geworden op: 25 apr 2004 13:03

Gebruikersavatar t2300 22 okt 2019 14:14

patmaessen schreef:
22 okt 2019 14:12
Ik heb geen huidige fiets als referentiekader en alleen de maten zoals bijgevoegd op de afbeelding. Dus ook geen stack en reach.
Je hebt wel een reach= lengte stuurpen. Dan heb je je reach.
Stack is ook nog wel te berekenen

Maar vraag me wel af wat dit voor iemand geweest is die je dit soort “advies” geeft.

Verder maak ik op dat je relatief lange benen hebt en korte romp?

Gebruikersavatar
patmaessen
Forum-lid
Berichten: 1797
Lid geworden op: 22 aug 2006 15:22

Gebruikersavatar patmaessen 22 okt 2019 14:22

Klopt, binnenbeenlengte is 93cm. Romp is relatief kort, vandaar de 'kortere' bovenbuis. Reach in de afbeelding is dus die 485 tot aan uiteinde stuurpen?

Gebruikersavatar
MarkVeenstra
Forum-lid
Berichten: 3765
Lid geworden op: 13 jun 2013 15:05
Locatie: Delft

Gebruikersavatar MarkVeenstra 22 okt 2019 14:32

Maatje L van een canyon endurace AL.,.
Volgens mij kom je dan aardig weg.., die geeft een reach+ aan van 481.., dat zal reach frame + stuurpen zijn
Zadelhoogte range van 753-853mm.., van bottom bracket naar midden zadel.., Dus dan valt jouw meting van 834 hier nog prima binnen. Zadel steekt dan redelijk ver uit, maar met een frame een maat groter is de reach weer te lang. --> je bent een zitdwerg, relatief korte romp en relatief lange ledematen.
de bovenbuis is 570mm, jouw plaatje geeft 582mm.., maar dat verschil compenseer je weer deels met de 73.5 graden in de zitbuis (tov 72 graden uit jouw meting). En deels zal het in de stuurpen zitten, aangezien de reach+ wel goed uit komt.

Dus Ik denk dat je bij fietsen wellicht net een maatje kleiner moet nemen dan ze voor 1.90 adviseren (al zit 1.90 bij canyon op de grens tussen L en XL.., dus ja, dan is L nog lang niet gek)
WIND allrounder custom build 2015
Canyon Ultimate AL 2013

Gebruikersavatar
patmaessen
Forum-lid
Berichten: 1797
Lid geworden op: 22 aug 2006 15:22

Gebruikersavatar patmaessen 22 okt 2019 14:36

OK. Dank voor de uitleg. Er heeft mij alleen nog nooit iemand 'dwerg' genoemd maar ik snap hem :-). Moet dus eigenlijk bij iedere fiets die ik leuk vind de 'reach' als leidraad nemen?

Spykerracing90
Forum-lid
Berichten: 196
Lid geworden op: 21 sep 2014 01:16

Spykerracing90 22 okt 2019 15:01

Er mist hier wat cruciale informatie, en is m.i. een goed voorbeeld van de warboel die sommige fitters je mee naar huis geven. Hier kan je zonder zelf nog werk te moeten doen geen fatsoenlijk frame op uitzoeken. My 2 cents:

Afgaande op bovenstaande afbeelding (handlebar reach 485 mm) en een 6 graden stuurpen van 10 cm kom je dan dus rond een reach van 390 uit die je moet hebben.

Als je zadelhoogte 834mm is gemeten langs de schuine buis, komt bovenkant zadel 807mm boven het bracket te staan. Corrigeren we dat met een drop van 123mm, dan zou je handlebarstack 684mm zijn. Met diezelfde 100mm. 6 graden stuurpen wordt je stack nog ca. 3 cm gecorrigeerd, waardoor het frame dat je zoekt volgens mij een stack van 654mm moet hebben.

Afgaande op je lange benen en de gegeven drop lijkt dit me best realistisch. Ik denk dat je met 620mm stack en een paar spacers ook uit moet kunnen.

Gebruikersavatar
patmaessen
Forum-lid
Berichten: 1797
Lid geworden op: 22 aug 2006 15:22

Gebruikersavatar patmaessen 22 okt 2019 15:09

Dus concluderend uit bovenstaande informatie moet mijn nieuwe fiets een stack hebben van 654 en een reach van 485. Hoe moet ik dit lezen. Met spacers kan ik voor minder stack gaan? Tot nu toe heel erg bedankt voor de info en geboden hulp. En dan te bedenken dat ik hier ook nog voor heb betaald...

Ingefl
Forum-lid
Berichten: 6
Lid geworden op: 27 jul 2018 08:17

Ingefl 22 okt 2019 15:15

patmaessen schreef:
22 okt 2019 14:12
Ik heb geen huidige fiets als referentiekader en alleen de maten zoals bijgevoegd op de afbeelding. Dus ook geen stack en reach.
Je kunt stack en reach uitrekenen van de plaatjes.

1e plaatje:
Reach t.o.v einde stuurpen: 485 mm
Stack t.o.v einde stuurpen: cos(90-72) x 834 - 123 = cos(18) x 834 - 123 = 670mm

2e plaatje
Frame reach: 582 - sin(90-72) x 617 = 582 - 191 = 391 mm
Frame stack: (edit: onjuiste berekening weggehaald)
Laatst gewijzigd door Ingefl op 27 okt 2019 07:47, 1 keer totaal gewijzigd.
