Ik ben afgelopen weken met een mooi project bezig geweest, wat wel leuk is om hier even te delen. Komende zomer wil ik een volledige triathlon gaan doen en wilde daarvoor een bidonhouder voor mijn borst en achter mijn armen specifiek voor de Giant Trinity. Dit is online te koop, maar je gaat dan al snel richting de 250 euro (https://fasttt.bike/). Ik liep al een tijdje met het idee om zelf wat te gaan ontwerpen en laten printen. Via dit forum (Flipmoehoe) kwam ik in contact met zijn buurman die geweldig goed 3D ontwerpen kan maken. Mijn zwager had afgelopen winter een 3D printer gekocht, dus de mogelijkheid was er.

Dit was het idee:


De eerste versie kwamen we er achter dat we de ronding van de bovenbuis er in moesten krijgen, dus goed meten om de ronding goed over te brengen in het ontwerp. Hij moest ook breder voor goede ondersteuning van de bidonhouder.


De tweede versie was direct goed qua ronding en de breedte ook..toch zaten de kabels teveel in de weg en kwam de bidon ook erg laag onder mijn armen wat minder aerodynamisch is...


De derde versie werd een stuk hoger. Hierdoor konden we ook een aansluiting realiseren onder de armpads. Dit zou extra stevigheid geven. Ik had wel een foutje gemaakt met het meten, omdat de houder nu tegen de brug aan kwam. Met een zaagje heb ik het prototype wat ingesneden zodat ik alsnog verder kon met passen.


Het begint er al op te lijken. Er zijn nog een aantal kleine dingen die aangepast moeten worden (zoals het stuk tegen de brug aan) en we gaan de gaten voor de bevestiging aan de armpads mee laten printen, dat maakt het steviger dan zelf boren). Wederom dus goed meten..nog een keer meten en check check dubbel check. Ik bedacht ook dat het handig zou zijn om 2 extra gaten te laten printen op de juiste plek, zodat ik de armpads ook nog 1cm naar voren kan schuiven en er ook een spacer van 1cm dik te laten ontwerpen zodat ik ook nog altijd de armpads 1cm kan verhogen mocht ik dat willen.




Dit is nu uiteindelijk de laatste versie met daarbij de spacer van 1cm. Onderin bij de aansluiting is ruimte gelaten voor een ring zodat de bout niet in het plastic kan snijden.


De gaten zaten ook precies goed, zodat ik ze met een schroef en boutje kon bevestigen aan de armpads. Het kan nu echt geen kant meer op.


Aan de onderkant is precies de maat van deze schroefdraadbusjes gemaakt, zodat die er precies inpassen. Aan de bovenkant gaan dan RVS inbusboutjes waarmee de bidonhouders op zijn plek worden gehouden. Die busjes worden er ingetrokken door de bout dus kan geen kant op.


Nu de boel nog in de primer en zwarte lak om goed te beschermen. Ben benieuwd hoe het straks rijdt. Het is sowieso een mooi proces om met de juiste mensen van een idee tot eindresultaat te komen. Qua geld kan het sowieso uit, want zo'n printje kost zo'n 5 euro aan materiaal. Gewicht 125 gram.

Mooi project! tof dat jullie er samen uitgekomen zijn.
Was ook verbaasd dat het materiaal zo weinig kost.

Ben benieuwd hoe het straks rijd!

Had bij mijn Elves falath evo project (viewtopic.php?t=101704) een T47 Bottom bracket tool laten printen. Heeft hij toen ook perfect getekend en geprint.
Nu is hij bezig om een Garmin radar mount te tekenen voor aan de zadelpen.

Leuk project, en tof dat je mooi resultaat hebt. Maak je nog een (NACA) dop voor de bodem van de bidon? Dan is het helemaal Aero

Leuk project. Je kan er ook een aero bidon+houder op zetten.

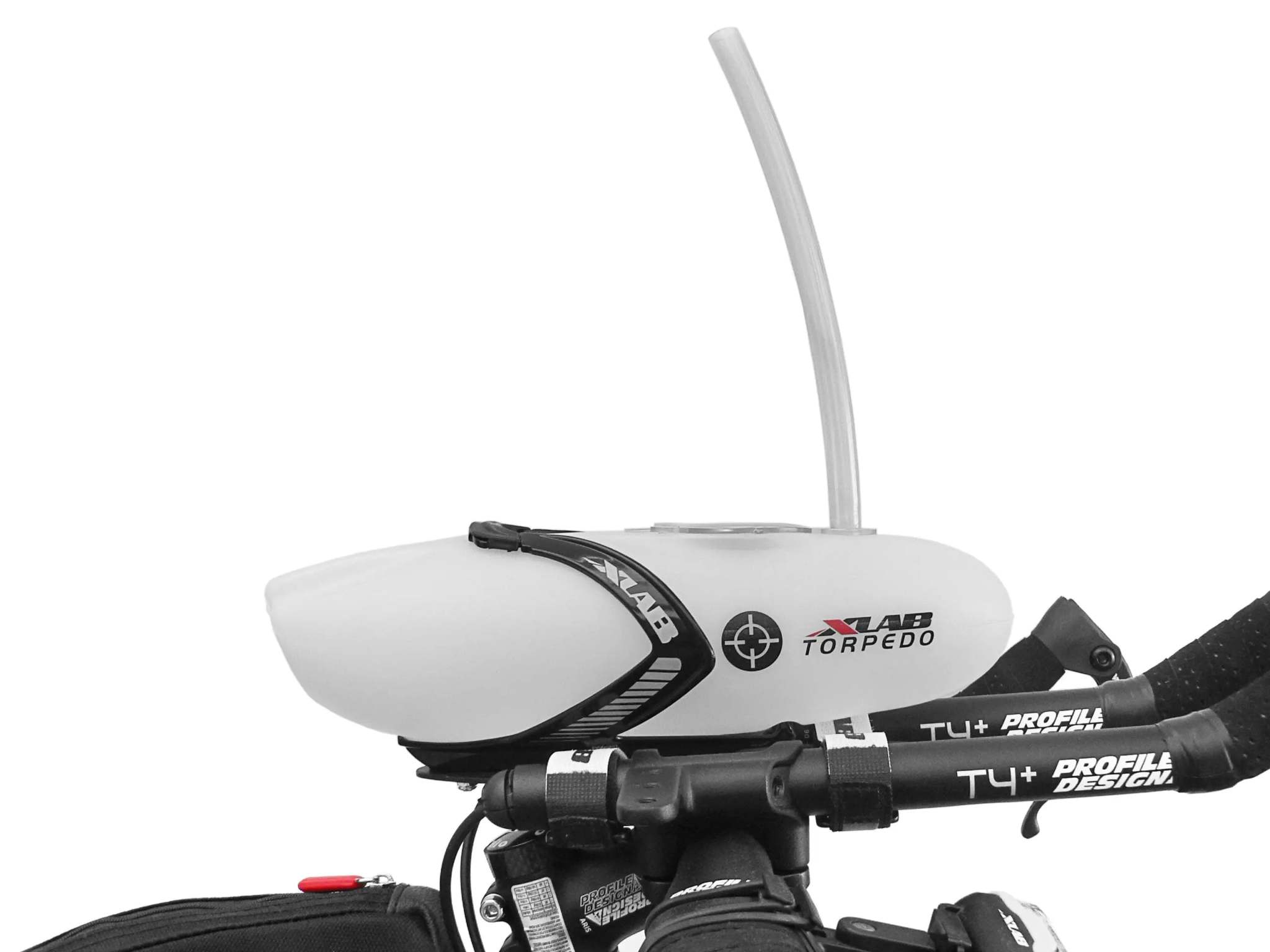

Of nog beter zoiets, want dan kan je drinken zonder echt uit de houding te moeten.



In mijn ogen is deze bidon nog lastiger te pakken dan de bidon achter je zadel. Probleem is dat helemaal omhoog komen om die bidon goed te pakken te krijgen ook tijdverlies is.

thestudent schreef: ↑14 mar 2025 13:27 Leuk project. Je kan er ook een aero bidon+houder op zetten.
Of nog beter zoiets, want dan kan je drinken zonder echt uit de houding te moeten.



In mijn ogen is deze bidon nog lastiger te pakken dan de bidon achter je zadel. Probleem is dat helemaal omhoog komen om die bidon goed te pakken te krijgen ook tijdverlies is.

Dit is zeker een optie, maar bij 180km (4 rondes van 45km) zal ik ook nieuwe bidons moeten krijgen en dat lukt met zo'n bidon met tuitje niet goed. Dus ik laat het bij normale bidonnen.

Mooi project zeg.

Ik heb iets soortgelijks voor mijn Ironman races gemaakt, in combinatie met geintegreerd stuur. De truc is de bidon zo hoog mogelijk te krijgen, zodat hij effectief net onder je borst zit.

wmc schreef: ↑17 mar 2025 11:02 Ik heb iets soortgelijks voor mijn Ironman races gemaakt, in combinatie met geintegreerd stuur. De truc is de bidon zo hoog mogelijk te krijgen, zodat hij effectief net onder je borst zit.

Ook heel mooi. Er zit nog ongeveer 3cm tussen de bidon en mijn borst.
Die punt die je ervoor hebt, heb ik geen plaats voor, maar is ook niet echt nodig want de bidon valt achter mijn armen helemaal weg.

In de oudheid toen ik nog hele triathlons deed, had ik de non aero versie van die xlab. Die hing gewoon tussen je opzetstuur en kon je uit drinken. En bijvullen want werd afgesloten met een spons. Volgens mij heeft die xlab ook zo'n opening, dus bidon aanpakken, vullen, en liggend drinken. Ik moet zeggen dat dat me wel hielp om te blijven drinken tijdens de race, beter dan iedere keer een bidon pakken.

Maar wel een leuk project. Heb je tijdens het fietsen (staand) geen last van die bidon?

rikkert schreef: ↑17 mar 2025 11:42 In de oudheid toen ik nog hele triathlons deed, had ik de non aero versie van die xlab. Die hing gewoon tussen je opzetstuur en kon je uit drinken. En bijvullen want werd afgesloten met een spons. Volgens mij heeft die xlab ook zo'n opening, dus bidon aanpakken, vullen, en liggend drinken. Ik moet zeggen dat dat me wel hielp om te blijven drinken tijdens de race, beter dan iedere keer een bidon pakken.

Maar wel een leuk project. Heb je tijdens het fietsen (staand) geen last van die bidon?

Nee gisteren 100km erop gereden en bij staande kom ik er niet tegen aan. Sowieso gooi je de tijdritfiets minder heen en weer bij aanzetten dan een gewone racefiets. Tijdens de rit een paar keer per rit de bidon voor gepakt en een paar grote teugen genomen. Sowieso is dat beter voor de maaglediging, maar het kost ook minder "tijd" als ik iets minder vaak drink, maar wel meer per keer.

Heb trouwens wel een elastiekje aan de bidonhouder gedaan, omdat de bidon toch wat ging schuiven op klinkers. Blijft nu goed zitten.

Kornuit schreef: ↑17 mar 2025 11:53 Sowieso is dat beter voor de maaglediging, maar het kost ook minder "tijd" als ik iets minder vaak drink, maar wel meer per keer.

Kijk die inzichten had ik 25 jaar terug niet:-)

Kornuit, leuk projectje!
Maar waarom ben je niet voor de standaard bidon van Giant gegaan?
Deze wordt vastgemaakt aan je balhoofd en zit perfect.
Makkelijk drinken via een slangetje en vullen via een bidon kan ook prima.
